儲能協調控制器雙機切換功能。裝置具備四種狀態：主機、備機、檢修、故障，主機和備機狀態支持遠方設定。主機、備機、檢修狀態支持人工切換和自動切換。1)“主機狀態”表示當前為主運狀態，裝置所有功能及通訊狀態正常，承擔全站PCS暫態控制功能和穩態控制指令轉發功能；2)“備機狀態”表示當前為熱備用狀態，裝置能夠接收PCS上送數據并處理，正常上送實時數據，但不承擔控制調節功能，不響應穩態控制命令，不向外發送GOOSE控制命令；3)“檢修狀態”表示當前裝置檢修壓板投入，處于檢修測試狀態；4)“故障狀態”表示當前裝置由硬件或軟件異常為不可用狀態，處于故障狀態時不上送測量數據，不響應遠方遙控命令。同時不能切換為備用或運行狀態。主備裝置間具備相同的模型、參數、配置。同一時刻只有一臺控制器為“運行狀態”，裝置在進行人工或自動切換時，要保證數據不丟失，兩臺裝置相互監視對方狀態。它智能響應供需變化，快速調節儲能設備充放，保障電力系統持續可靠。廣東電源側儲能協調控制器應用范圍

ZAC-112儲能協調控制器系統參數。1，四核64位Cortex-A55CPU，主頻1.4GHz（1.8GHz）。2，板載1GBDDR4內存l板載8GBeMMC存儲。3，支持Linux、國產中標麒麟操作系統。4，IEC104、ModbusTCP協議支持超過300臺從站接入，GOOSE協議支持超過128臺PCS設備接入。5，可支持雙網組網要求l支持冗余配置，切換時延≤100ms。6，支持Comtrade錄波、CSV錄波、TXT錄波。7，支持探針安裝監測。8，支持5個以上周期任務執行，任務周期可支持1ms。9，系統支持故障自檢及故障自啟功能。10，支持自動SOE記錄，誤差≤1ms。11，支持系統設備故障告警、日志查詢。12，電壓、電流的采樣頻率4.8kHz。天津強實時儲能協調控制器裝置它推動儲能技術標準化應用，降低不同系統集成難度與兼容性問題。

ZAC-112儲能協調控制器具有以下功能特色：1，全國產化自主可控軟硬件平臺。2，使用FPGA對GOOSE報文進行硬件過濾和解碼，單網口可支持多達128臺PCS通信能力。3，強大的通信管理能力，支持多達300個TCP/IP通信連接。4，監測并網點電壓、頻率和功率，支持2條線路的電氣量監測。5，與調度、EMS和PCS通信。支持4路以太網電口、2路RS-485和6路GOOSE光口；支持IEC104、IEC61850MMS與調度或EMS通信；支持GOOSE協議與PCS通信；可擴展支持PMU通信協議。6，完備的自檢和保護功能,。7，故障錄波功能。8，對時功能：支持NTP和B碼對時。9，主備切換功能。10，人機交互功能。11，功能完善的裝置調試管理軟件。12，高級應用功能。一次調頻；動態無功調壓；提供數據接口，可供用戶自行添加高級應用功能。13， 64位ARM處理器，支持探針軟件安裝監視。

ZAC-110儲能協調控制器雙機切換功能。裝置具備四種狀態：主機、備機、檢修、故障，主機和備機狀態支持遠方設定。主機、備機、檢修狀態支持人工切換和自動切換。1)“主機狀態”表示當前為主運狀態，裝置所有功能及通訊狀態正常，承擔全站PCS暫態控制功能和穩態控制指令轉發功能；2)“備機狀態”表示當前為熱備用狀態，裝置能夠接收PCS上送數據并處理，正常上送實時數據，但不承擔控制調節功能，不響應穩態控制命令，不向外發送GOOSE控制命令；3)“檢修狀態”表示當前裝置檢修壓板投入，處于檢修測試狀態；4)“故障狀態”表示當前裝置由硬件或軟件異常為不可用狀態，處于故障狀態時不上送測量數據，不響應遠方遙控命令。同時不能切換為備用或運行狀態。主備裝置間具備相同的模型、參數、配置。同一時刻只有一臺控制器為“運行狀態”，裝置在進行人工或自動切換時，要保證數據不丟失，兩臺裝置相互監視對方狀態。它實現儲能系統模塊化管理，便于擴容升級，適應未來能源發展需求。

ZAC-112儲能協調控制器一次調頻在線監測邏輯。在一次調頻進入測試狀態下，調度主站系統下發“一次調頻特性參數測試”信號進行一次調頻特性參數測試，儲能站一次調頻裝置中的模擬頻率信號以0.005Hz/秒的速率從49.7Hz變化到50.3Hz，一次調頻特性參數測試過程中實際一次調頻負荷指令始終保持為0。一次調頻模擬頻率和一次調頻負荷指令信號通訊送至調度主站系統，根據兩個信號的函數關系，得出儲能站設置的一次調頻有功-頻率下垂特性函數，并實時獲取一次調頻死區、一次調頻限幅、調差系數等參數。ZAC-110儲能協調控制器基于全國產化自主可控軟硬件平臺開發，支持多達 6 條線路的電氣量監測。廣東電源側儲能協調控制器應用范圍

儲能協調控制器優化能源分配，減少棄風棄光現象，助力低碳環保發展。廣東電源側儲能協調控制器應用范圍

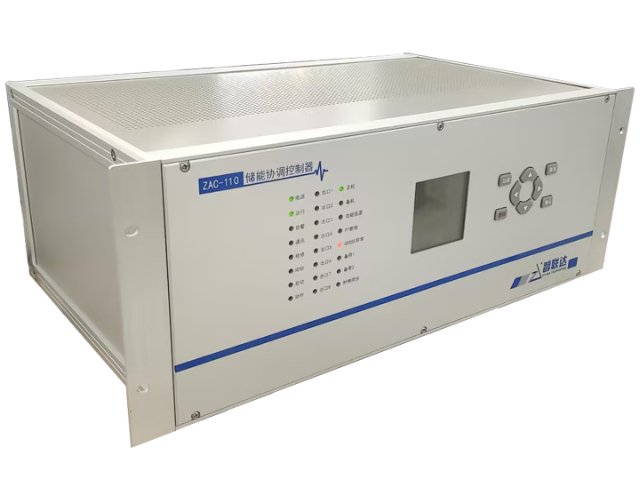

ZAC-110儲能協調控制器結構參數。1，機箱結構：鋁合金材質結構，良好的抗震性和抗沖擊性。2，表面處理：拉絲。3，顏色：銀白色。4，重量：≤10kg。5，尺寸：寬482.6mm*高177mm*深278mm。6，散熱方式：整機無風扇設計。儲能協調控制器機械及環境參數。1，正常工作溫度：-40℃～+70℃。2，環境溫度變化率：1℃/min。3，工作濕度：<95%RH，無冷凝。4，濕度：35g/m?。5，大氣壓力：70kPa～106kPal海拔高度：<3000m。6，機箱防護性能：防護等級不低于GB/T4208規定的IP20級要求。儲能協調控制器額定電氣參數。1，額定頻率：50Hz。2，供電電壓類型及額定電壓：220V（AC/DC）、110VDC。3，額定功耗：<30wl。4，過載能力。交流電壓：2倍額定電壓，不超過2S。交流電流：2倍額定電流，連續工作；20倍額定電流，允許１秒。廣東電源側儲能協調控制器應用范圍
